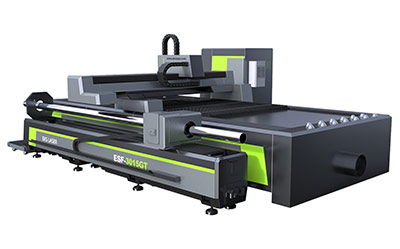

Découpeuse de laser de feuille de tube en métal en acier

Quantité:
  • 3000 * 1500 mm
  • NON
  • NON
  • 1-8mm (750W)

大 全家福

Machine de découpe laser à fibre ESF-3015G-1000W, la taille de découpe maximale de ESF-3015G est de 3000 mm * 1500 mm. La couture de coupe et l'effet thermique sont tous deux très petit, particulièrement adapté au traitement de la tôle.

Configuration de la machine


Source laser à fibre IPG


IPG est l'une des meilleures sources laser au monde.

Il est plus stable et largement utilisé dans divers domaines.

Haute précision, avec une surface de coupe plus lumineuse et plus lisse, la saignée est plus petite.

Tête de découpe laser RAYTOOLS Suisse

optimisation de la configuration optique, conception fluide et efficace du flux d'air, réglage de la mise au point du bouton rotatif,

Beaucoup plus facile, plus flexible, stable, avancé et de qualité supérieure



Tête de découpe laser WSX

L'ajustement de centrage à deux points, se concentrant à l'aide d'une structure de came, peut être équipé d'une variété de laser à jonction QBH.


Lit de machine: Recuit pour15 heures (650), Traitement secondairepar centre d'usinage CNCplus que4500KG,adapté pour 1000 ~4000Wsource laser, Maximum1.6Gaccélération


centre d'usinage


Tête de coupe


Le climatiseur peut s'assurer que tous les composants peuvent fonctionner régulièrement dans un environnement hostile.


Conception séparée de la prise, plus facile à installer et à entretenir.

Armoire de commande de type séparé


Réduisez l'impact des vibrations de la machine en fonctionnement.


Conseil des circuits internationaux normalisés



Composant électronique France SCHNEIDER


Servomoteur Japon YASKAWA,

la plus grande réactivité de l'amplificateur, 100 m / minute


Système de détartrage:

Le plateau mobile sous la machine-outil pourrait recueillir les chutes et les petits produits pendant le processus de coupe.



Remplissage d'huile automatique pour rail et crémaillère



Dispositif optionnel (dispositif rotatif) Modèle:Dispositif de coupe de tube

Paramètres de coupe du tube



Système de contrôle Cypcut professionnel (FSCut 2000)



Cypcut est puissant, simple à utiliser, compatible avec les formats DXF, PLT, AI, NC-MASTER, etc.

Unité de contrôle séparée avec climatiseur, qui peut maintenir une température de travail appropriée pour la source laser et les pièces électriques à l'intérieur.



machine de découpe de fibres


Échantillons de coupe




Référence client





Type de modèle

ESF-3015GT

ESF-4015GT

ESF-4020GT

ESF-6015GT

ESF-6020GT

Laser Générateur

IPG / Raycus

Zone de travail

3000 * 1500 mm

4000 * 1500 mm

4000 * 2000mm

6000 * 1500 mm

6000 * 2000 mm

Puissance laser

1000w / 1500w / 2000w / 3000w / 4000w

Max. la vitesse

0-100 / min (selon le matériau et l'épaisseur)

Positionnement précision

± 0,03 mm

Répéter positionnement précision

± 0,02 mm

Voyage sur l'axe X

1500 mm / 2000 mm

Déplacement sur l'axe Y

3000 mm / 4000 mm / 6000 mm

Voyage sur l'axe Z

100 mm

Dimension du tuyau

Circulartube 20-200mm / Tube carré 20 * 20-150 * 150mm

Max. Tuyau Longueur

3000 mm / 6000 mm

Accélération

1.6G

Transmission

Crémaillère Taiwan haute précision + rail de guidage linéaire haute précision

Source de courant



Liste des composants


ArticleNomQUANTITÉMarque
1Laser

1)Laser à fibre1 jeuIPG
2Tête de découpe laser1Laser EKS
1)Tête de découpe laser à fibre optique1 jeuRaytools / WSX
3Système de contrôle

1)Système de contrôle des fibres1 jeuCypcut
4Machine-outils

1)Lit de machine-outil1 jeuLase EKS
2)Engrenage des axes X et Y (1,5 kW et 2,0 kW)1 jeuYYC
3)Rail de guidage des axes X, Y et Z1 jeuHIWIN
4)Vis à billes de l'axe Z1 jeuHIWIN
5)Servomoteur et pilote des axes X et Y3 ensemblesYASKAWA
6)Boîte de réduction1 jeuMotovario
7)Système pneumatique1 jeuJapan SMC
8)Chambre de contrôle1 jeuType de déconnexion
9)Accessoires1 jeuLaser EKS
5Système de refroidissement

1)Système de refroidissement par eau1 jeuTongfei
6Composant auxiliaire standard

1)Plateau mobile1 jeuLaser EKS
2)Ventilateur d'extraction1 jeuLaser EKS
3)Pince pneumatique1 jeuLaser EKS


paramètres techniques


Puissance de sortie laser

1000W

Longueur d'onde laser

1070 nm

Milieu laser

Fibre de verre avec élément rate-earthmarque IPG

Qualité du faisceau laser

<0,373 mrad

Min. largeur de faisceau

≤0,125 mm

Zone de travail

3000 mm × 1500 mm

Précision axiale

≤ ± 0,05 mm / m

Précision répétée

≤ ± 0,03 mm / m

Max. épaisseur de coupe en acier au carbone

12 mm (épaisseur optimale 0,5 à 8 mm)

Max. épaisseur de coupe en acier inoxydable

4 mm (épaisseur optimale 0,5 à 3 mm)

Source de courant

380V / 50HZ

La période de travail continu

24 heures

Poids de la machine principale

8000KG

Taille du contour

4700 mm * 2400 mm * 2200 mm



1


Coût de fonctionnement (uniquement pour référence)


Coût de l'électricité(1000W)

Nom

Puissance(kW)

électricité

consommation réelle

source laser

3.4

≤17,1

17.1x0.8x0.15 = 2.05USD

lit de coupe

8.5

(utiliser 80% de puissance pour coupe, 0.15USD / 1kw)

refroidisseur

3

ventilateur d'extraction

2.2

Coût de consommation de gaz

type

prix(USD / bouteille)

la vie(min / bouteille)

total(USD / heure)

Remarque

O2

2.3

60

2.3

Acier au carbone 1 mm

N2

3.85

15

15.3 8

1 mm inoxydable

liquide N2

49.23(milieu)

720

4.11

1 mm inoxydable

Air

0

0

1.02(électronique)

en dessous de 2 mm

coût des pièces de rechange consommables

consommable

vie (heure)

Prix ​​(USD)

total(USD / heure)

Remarque

Lentille de protection '

≥240

15.38

0,06 USD / heure

Le mieux l’environnement, plus le travail la vie

Buse en cuivre

≥600

23.08

0,04 USD / heure

très difficile

Bague en céramique

≥1500

76.92

0,05 USD / heure

Total

0,15 USD / heure



Dessin de mise en page



Procédures d'emballage

Product request

Exposition d'usine

Commentaires des clients
