Machine de découpe laser CNC à profil en feuille

Quantité:
  • 3000 * 1500 mm
  • NON
  • NON
  • 1-8mm (750W)

大 全家福

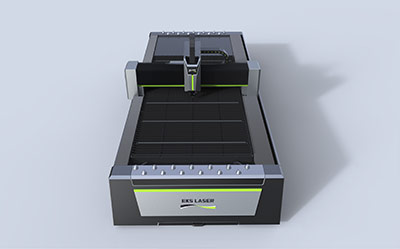

Machine de découpe laser à fibre ESF-3015GE-1000W, la taille de découpe maximale de l'ESF-3015GE est de 3000 mm * 1500 mm. La couture de coupe et l'effet thermique sont tous deux très petits, ce qui est particulièrement adapté au traitement de la tôle.


Configuration de la machine


Source laser à fibre IPG


IPG est l'une des meilleures sources laser au monde.

Il est plus stable et largement utilisé dans divers domaines.

Haute précision, avec une surface de coupe plus lumineuse et plus lisse, la saignée est plus petite.


Tête de découpe laser RAYTOOLS Suisse

optimisation de la configuration optique, conception fluide et efficace du flux d'air, réglage de la mise au point du bouton rotatif,

Beaucoup plus facile, plus flexible, stable, avancé et de qualité supérieure



Tête de découpe laser WSX

L'ajustement de centrage à deux points, se concentrant à l'aide d'une structure de came, peut être équipé d'une variété de laser à jonction QBH.



Lit de machine: Recuit pour15 heures (650), Traitement secondairepar centre d'usinage CNCplus que4500KG,adapté pour 1000 ~4000Wsource laser, Maximum1.6Gaccélération


centre d'usinage


Tête de coupe


Le climatiseur peut s'assurer que tous les composants peuvent fonctionner régulièrement dans un environnement hostile.


Conception séparée de la prise, plus facile à installer et à entretenir.

Armoire de commande de type séparé


Réduisez l'impact des vibrations de la machine en fonctionnement.


Conseil des circuits internationaux normalisés


Composant électronique France SCHNEIDER


Servomoteur Japon YASKAWA,

la plus grande réactivité de l'amplificateur, 100 m / minute


Système de détartrage:

Le plateau mobile sous la machine-outil pourrait recueillir les chutes et les petits produits pendant le processus de coupe.



Remplissage d'huile automatique pour rail et crémaillère



Système de contrôle Cypcut professionnel (FSCut 2000)



Cypcut est puissant, simple à utiliser, compatible avec les formats DXF, PLT, AI, NC-MASTER, etc.

Unité de contrôle séparée avec climatiseur, qui peut maintenir une température de travail appropriée pour la source laser et les pièces électriques à l'intérieur.


Visite d'usine


machine de découpe de fibres


Échantillons de coupe



Référence client


Liste des composants


Article

Nom

QUANTITÉ

Marque

1

Laser



1)

Laser à fibre

1 jeu

IPG

2

Tête de découpe laser

1

Laser EKS

1)

Tête de découpe laser à fibre optique

1 jeu

Raytools / WSX

3

Système de contrôle



1)

Système de contrôle des fibres

1 jeu

Cypcut

4

Machine-outils



1)

Lit de machine-outil

1 jeu

Laser EKS

2)

Engrenage des axes X et Y (1,5 kW et 2,0 kW)

1 jeu

YYC

3)

Rail de guidage des axes X, Y et Z

1 jeu

HIWIN

4)

Vis à billes de l'axe Z

1 jeu

HIWIN

5)

Servomoteur et pilote des axes X et Y

3 ensembles

YASKAWA

6)

Boîte de réduction

1 jeu

Motovario

7)

Système pneumatique

1 jeu

Japan SMC

8)

Chambre de contrôle

1 jeu

Type de déconnexion

9)

Accessoires

1 jeu

Laser EKS

5

Système de refroidissement



1)

Système de refroidissement par eau

1 jeu

Tongfei

6

Composant auxiliaire standard



1)

Plateau mobile

1 jeu

Laser EKS

2)

Ventilateur d'extraction

1 jeu

Laser EKS

3)

Pince pneumatique

1 jeu

Laser EKS


Type de modèle

ESF-3015G

ESF-4015G

ESF-4020G

ESF-6015G

ESF-6020G

Générateur laser

IPG / Raycus

Zone de travail

3000 * 1500 mm

4000 * 1500 mm

4000 * 2000mm

6000 * 1500 mm

6000 * 2000 mm

Puissance laser

1000w / 1500w / 2000w / 3000w / 4000w

Max. la vitesse

0-100 / min (selon le matériau et l'épaisseur)

Précision de positionnement

± 0,03 mm

Répéter la précision de positionnement

± 0,02 mm

Voyage sur l'axe X

1500 mm / 2000 mm

Déplacement sur l'axe Y

3000 mm / 4000 mm / 6000 mm

Voyage sur l'axe Z

100 mm

Accélération

1.6G

Transmission

Crémaillère Taiwan haute précision + rail de guidage linéaire haute précision

Source de courant

380V / 50Hz ~ 60Hz

Poids de la machine

5000kgs / 6000kgs / 6500kgs /


Coût de fonctionnement (uniquement pour référence)


Coût de l'électricité1000W

Nom

PuissancekW

électricité

consommation réelle

source laser

3.4

≤17,1

17.1x0.8x0.15 = 2.05USD

lit de coupe

8.5

utiliser 80% de puissance pour la coupe, 0,15 USD / 1 kW

refroidisseur

3

ventilateur d'extraction

2.2

Coût de consommation de gaz

type

prix

USD / bouteille

la viemin / bouteille

totalUSD / heure

Remarque

O2

2.3

60

2.3

Acier au carbone 1 mm

N2

3.85

15

15.38

1 mm inoxydable

liquide N2

49.23milieu

720

4.11

1 mm inoxydable

Air

0

0

1.02électronique

en dessous de 2 mm

coût des pièces de rechange consommables

consommable

vie (heure)

Prix ​​(USD

total

USD / heure

Remarque

Lentille de protection '

≥240

15.38

0,06 USD / heure

Plus l'environnement est meilleur, plus la durée de vie est longue

Buse en cuivre

≥600

23.08

0,04 USD / heure

très difficile

Bague en céramique

≥1500

76.92

0,05 USD / heure

Total

0,15 USD / heure



paramètres techniques

Puissance de sortie laser

1000W

Longueur d'onde laser

1070 nm

Milieu laser

Fibre de verre avec élément rate-earthmarque IPG

Qualité du faisceau laser

<0,373 mrad

Min. largeur de faisceau

≤0,125 mm

Zone de travail

3000 mm × 1500 mm

Précision axiale

≤ ± 0,05 mm / m

Précision répétée

≤ ± 0,03 mm / m

Max. épaisseur de coupe en acier au carbone

12 mm (Épaisseur optimale0,5 à 8 mm)

Max. épaisseur de coupe en acier inoxydable

4 mm(Épaisseur optimale0,5 à 3 mm)

Source de courant

380V / 50HZ

La période de travail continu

24 heures

Poids de la machine principale

5000KG

Taille du contour

4700 mm * 2400 mm * 2200 mm





Procédures d'emballage.


Dessin de mise en page
